Climatest Symor® adalah produsen lemari penyimpanan yang dikontrol kelembaban China, kami membuat berbagai jenis lemari penyimpanan yang dikontrol kelembaban dengan harga yang sangat kompetitif, setiap kabinet kering dilengkapi dengan dukungan layanan terbaik, dan dilengkapi dengan garansi dua tahun. Untuk<5%RH series, the humidity is automatic.

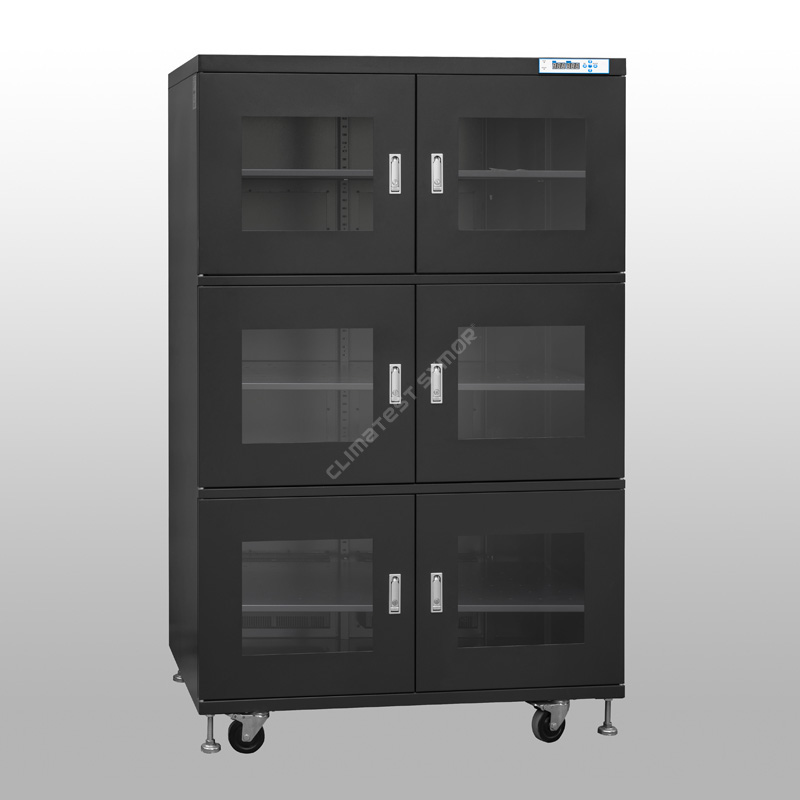

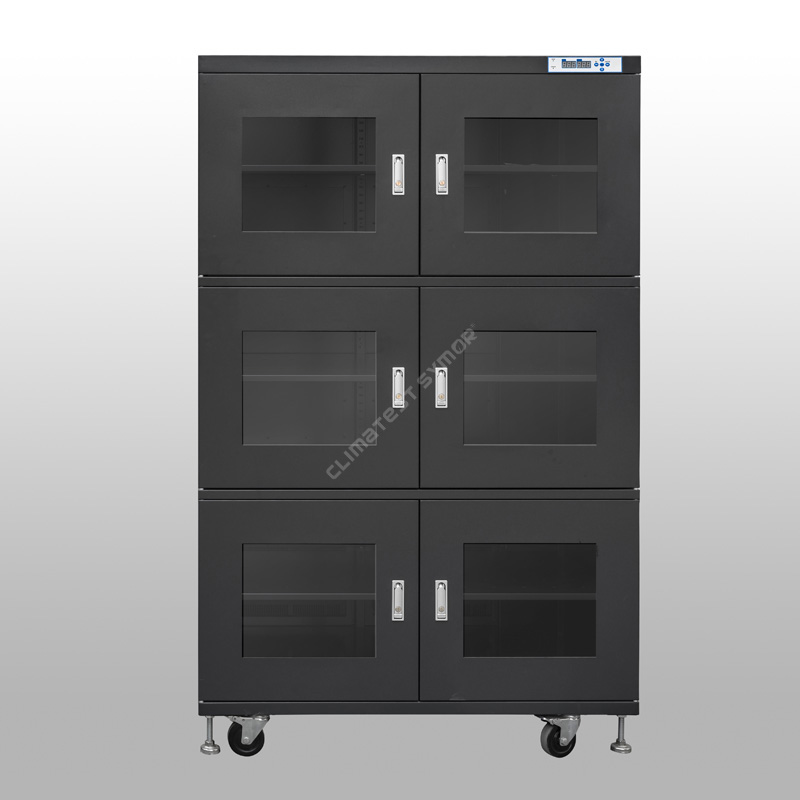

Model: TDU1436F-6
Kapasitas: 1436L
Kelembaban:<5%RH Automatic
Waktu pemulihan: Maks. 30 menit setelah pintu terbuka 30 detik kemudian ditutup. (Ambien 25â 60%RH)
Rak: 5 pcs
Warna: Biru Tua, ESD aman
Dimensi interior: W1198*D682*H1723 MM
Dimensi eksterior: W1200*D710*H1910 MM
Keterangan
Symor Iklim ® lemari penyimpanan yang dikontrol kelembapan memberikan lingkungan penyimpanan dengan kelembapan sangat rendah <5%RH, dirancang untuk melindungi komponen sensitif kelembapan dari cacat terkait kelembapan, sesuai standar IPC/JEDEC J-STD-033, masalah popcorn dan retakan mikro di proses reflow secara efektif diselesaikan di kabinet kering ini.
Spesifikasi
Mode # dengan F: fungsi ESD, warna Biru Tua.
Mode # tanpa F: Tidak ada fungsi ESD, warna putih pudar
Model |
Kapasitas |
Dimensi Interior (L × D × T, mm) |
Dimensi Eksterior (L × D × T, mm) |
Daya Rata-Rata (W) |
Berat Kotor (kg) |
Maks. Beban/rak (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Fitur

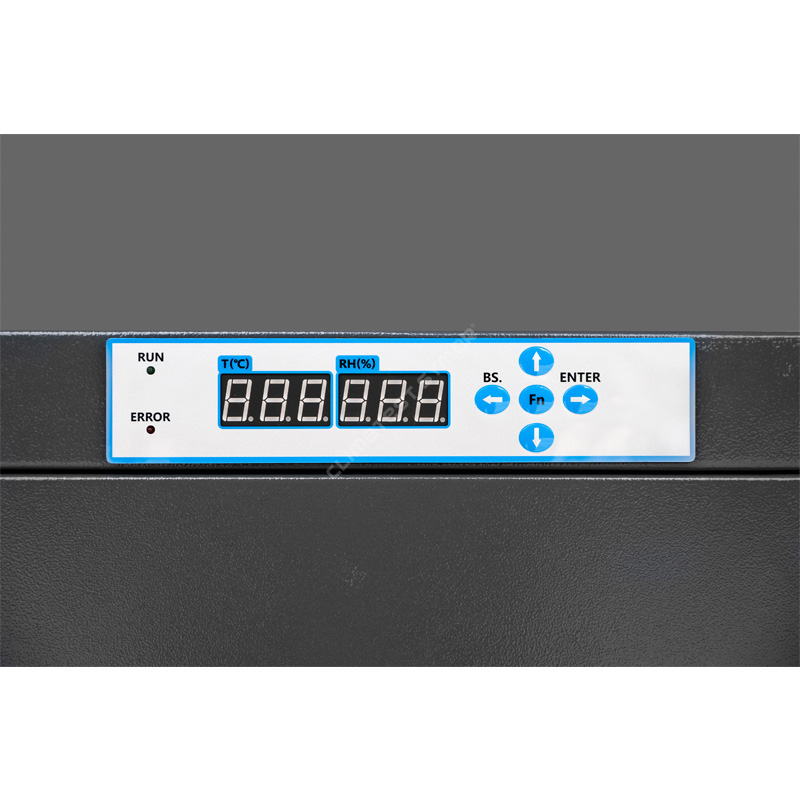

· Mengadopsi sensor kelembaban & suhu impor asli Swiss.
-Ini memastikan akurasi tinggi dalam penggunaan, lemari penyimpanan yang dikontrol kelembaban ini memiliki fungsi memori, tidak perlu diatur ulang setelah listrik mati.
· Dibuat oleh baja galvanis ketebalan 1.2mm, dengan lukisan USA DuPont ESD.
-Desain struktur yang diperkuat, bantalan beban yang sangat baik, perawatan permukaan dengan 18 proses pengecatan, nilai resistansi statis memenuhi 106 -108Ω, juga dengan ketahanan korosi yang kuat.
· Jendela kaca tempered intensitas tinggi 3.2mm untuk pengamatan yang lebih baik.

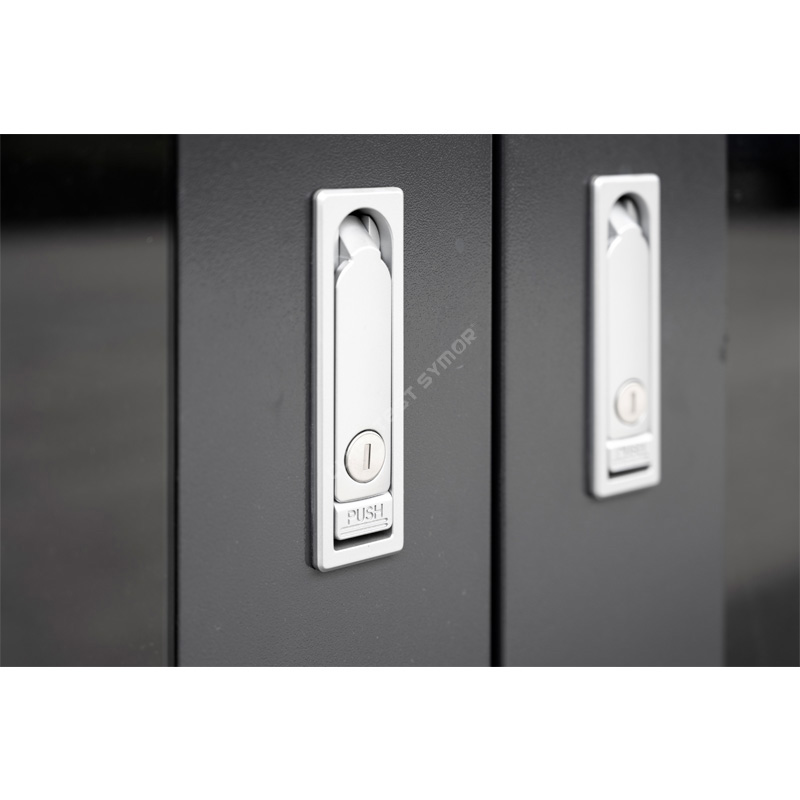

- Kunci paduan seng tekan datar, dengan kekencangan udara yang sempurna dan fungsi anti-pencurian, kinerja penyegelan lemari penyimpanan yang dikontrol kelembaban ini sangat baik.
· Dengan fungsi memori, tidak perlu mengatur ulang setelah listrik mati.
-Lemari penyimpanan yang dikontrol kelembaban dapat secara otomatis mengingat nilai pengaturan terakhir setelah dimatikan, tidak perlu diatur lagi.
·Unit kering yang kuat dengan proyeksi masa pakai +15 tahun.
- Lemari penyimpanan yang dikontrol kelembaban mengadopsi unit kering saringan molekuler 4A, teknik paling canggih, dapat dibuat ulang secara otomatis, tidak perlu diganti.
· Kastor universal dipasang di bagian bawah, ESD aman.
- Kastor PU yang diperkuat dipasang di bagian bawah lemari penyimpanan yang dikontrol kelembaban, dua depan dengan rem agar mudah dipindahkan dan dihentikan.
Definisi Symor Iklim® lemari penyimpanan yang dikontrol kelembaban?
Symor Iklim ® lemari penyimpanan yang dikontrol kelembaban, adalah selungkup dengan kontrol kelembaban elektronik yang secara otomatis mempertahankan nilai kelembaban relatif (RH) yang stabil, lemari penyimpanan yang dikontrol kelembaban datang dalam berbagai ukuran dan bentuk, dapat mempertahankan lingkungan kelembaban rendah <5% RH dengan andal, dengan tepat Kontrol RH, tetapi membutuhkan catu daya konstan.
Bagaimana lemari penyimpanan yang dikontrol kelembapan memengaruhi produksi SMT?
Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembaban, komponen ini memiliki persyaratan ketat untuk lingkungan penyimpanan, tidak seperti kotak kering tahan lembab sipil, lemari penyimpanan yang dikontrol kelembaban dapat mencapai nilai kelembaban yang sangat rendah, dehumidifying dan kecepatan pemulihan sangat cepat, seluruh kabinet aman untuk ESD.
Selama proses reflow, jejak uap air menembus ke dalam paket IC, tekanan uap air naik karena pemanasan, uap air yang diserap meluas dengan cepat ke dalam, ini menghasilkan kerusakan yang tidak terlihat, seperti kegagalan kabel, popcorn dan retakan mikro, bahkan retak ke permukaan, ini Cacat tidak mudah dilihat pada tahap awal, namun masalah potensial yang tidak terlihat ini masuk ke pasar, kemudian produk fakultas kembali dan keluhan mengikuti.
Penyimpanan biasa |
Proses aliran ulang |
||
|
|
|
|
Kelembaban di sekitar menembus ke dalam paket. |
Selama pemanasan, tekanan uap air meningkat, yang memisahkan die dan resin. |
Uap air terus mengembang di bawah pemanasan, meledakkan paket. |
Uap air memecah paket, yang menyebabkan retakan mikro. |
lemari penyimpanan yang dikontrol kelembabandapat mempertahankan <5%RH, yang secara efektif menghilangkan risiko kegagalan akibat penyimpanan yang tidak tepat selama proses perakitan. Standar IPC/JEDEC J-STD-033 menetapkan âStandar untuk Penanganan, Pengepakan, Pengiriman dan Penggunaan Kelembaban/Reflow Perangkat Pemasangan Permukaan Sensitifâ, memerlukan penyimpanan dengan kelembapan rendah untuk komponen yang sensitif terhadap kelembapan.
Mengapa Anda memerlukan lemari penyimpanan yang dikontrol kelembapan untuk penyimpanan SMD?
Perangkat MSD umumnya sirkuit terintegrasi, terdiri dari komponen yang berbeda, komponen ini dirakit melalui pasta, ini pasti menyebabkan celah di antara komponen, celah adalah faktor utama kelembaban MSD, kelembaban akan menembus, dan secara bertahap ke dalam SMD, ketika penetrasi mencapai sampai batas tertentu, SMD menjadi lembab dan gagal.
Penyimpanan kelembaban rendah MSD, bertujuan untuk mengontrol masa pakai bengkel SMD, lemari penyimpanan yang dikontrol kelembaban memberikan solusi penyimpanan yang efektif, kinerja lemari penyimpanan yang dikontrol kelembaban menentukan efek penyimpanan SMD, lemari penyimpanan yang dikontrol kelembaban profesional harus mencapai kelembaban rendah, antistatis dan dehumidifying cepat fungsi.
Tingkat SMD menentukan tingkat kelembaban yang dibutuhkan. Pada tingkat SMD saat ini, kelembaban penyimpanan yang umum digunakan adalah 20%, 10% dan 5%RH.
Simor Iklim® lemari penyimpanan yang dikontrol kelembaban mengadopsi suhu impor Swiss. & sensor RH, kesalahannya adalah +/-2% RH, dengan presisi tinggi dan stabilitas tinggi, kelembaban dapat disesuaikan, kedap udara sangat baik.
aplikasi lemari penyimpanan yang dikontrol kelembaban
lemari penyimpanan yang dikontrol kelembaban sangat penting dalam industri manufaktur elektronik / semikonduktor, ini adalah solusi penyimpanan OPTIMAL untuk:
â» Rakitan PCB, chip IC, LED, SMD, SMT, pita & gulungan, papan kabel cetak (PWB), film polimida, pengumpan.
â» Kapasitor, bagian keramik, konektor, sakelar, batang las.
â» Komponen MSL yang telah dirakit sebagian.
â» Bahan penyerap kelembapan, seperti epoksi, resin, perekat.
Selain itu, kamar bersih memiliki persyaratan kebersihan yang sangat ketat, model standar tidak sesuai, Climatest Symor® juga memasok lemari kering baja tahan karat (SS) dan lemari nitrogen baja tahan karat (SS), keduanya disesuaikan menurut permintaan khusus pelanggan.
<5% Kecepatan dehumidifikasi Seri RH:
Buka pintu 30 detik dan kemudian ditutup, kelembaban akan pulih ke <5% RH dalam waktu 30 menit, lihat kurva di bawah ini: (Ambient 25 derajat C, kelembaban 60%RH)
APA METODE UMUM UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?
1. Tas penghalang kelembaban
âMetode: Komponen sensitif kelembaban dikemas dalam kantong penghalang kelembaban tertutup, dengan pengering dan kartu indikator kelembaban (HIC) di dalamnya, pengguna mengidentifikasi kelembaban sekitar dalam paket tertutup dengan memeriksa perubahan warna titik-titik pada mobil.
âKerugian: Tas penghalang kelembaban + mobil indikator kelembaban + pengering + pekerjaan manual = bahan habis pakai, risiko kebocoran, biaya tinggi.
2. lemari Nitrogen
âMetode: Komponen sensitif kelembaban disimpan di lemari pembersih nitrogen atau udara bertekanan untuk memenuhi penyimpanan kelembaban rendah
âKerugian: Pengisian nitrogen = konsumsi N2 terus menerus, co tinggi
3. Lemari kering elektronik
âMetode: Komponen sensitif kelembaban ditempatkan di lemari kering elektronik, cukup colokkan, mesin akan bekerja secara otomatis, dan mencapai kelembaban yang sangat rendah.
â Keuntungan: Tidak ada bahan habis pakai, tidak ada pekerjaan manual, tidak ada konsumsi nitrogen, ramah lingkungan, hanya membutuhkan sedikit listrik.
Kami menyediakan solusi lemari penyimpanan yang dikontrol kelembaban untuk industri di bawah ini:
Produksi elektronik
Semikonduktor
Farmasi
Laboratorium
Penerbangan
Militer
Keuntungan dari lemari penyimpanan yang dikontrol kelembaban
Untuk detail lebih lanjut tentang lemari penyimpanan yang dikontrol kelembaban, silakan kunjungi situs web kami www.climatestsymor.com atau langsung kirim email ke sales@climatestsymor.com, kami akan segera menghubungi Anda kembali, selamat datang untuk kemungkinan kolaborasi.
