Climatest Symor® adalah China Dry Cabinet untuk pabrik PCB, perusahaan berkomitmen untuk memasok dry cabinet tingkat tinggi dengan harga bersaing untuk PCB, dengan teknologi penurun kelembapan tercanggih, Climatest Symor® telah menjual dry cabinet untuk PCB ke elektronik terkenal /produsen semikonduktor di negara-negara UE, AS, Asia Tenggara selama lebih dari 10 tahun.

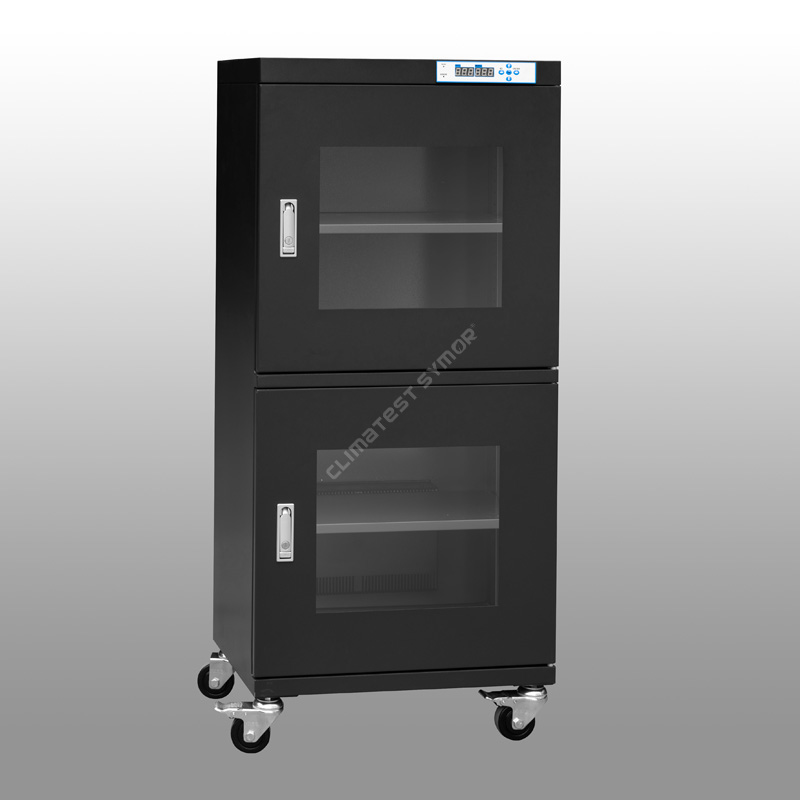

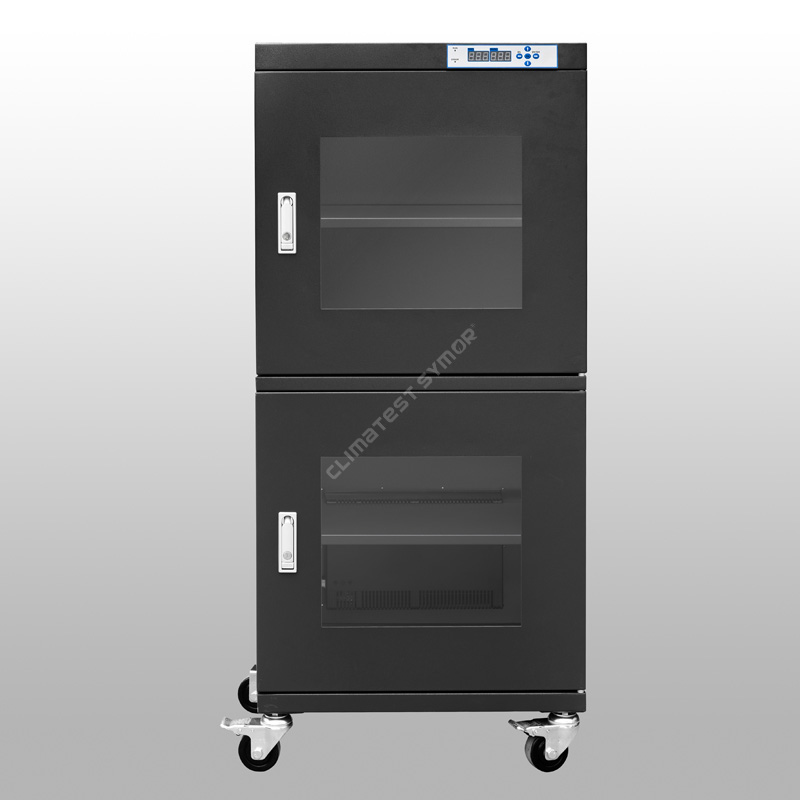

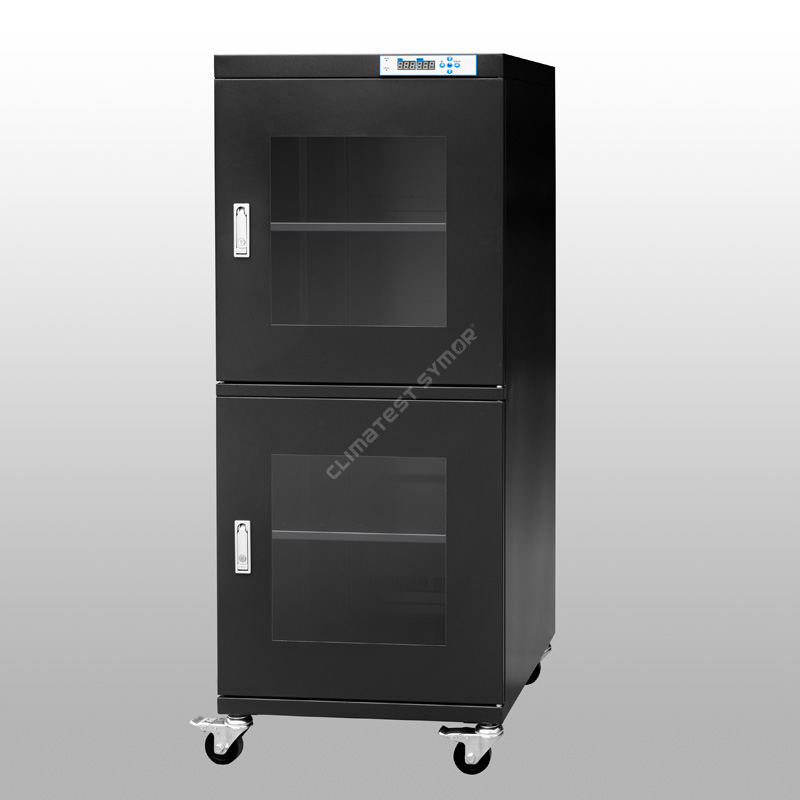

Model: TDU240F
Kapasitas: 240L
Kelembaban:<5%RH Automatic
Waktu pemulihan: Maks. 30 menit setelah pintu terbuka 30 detik kemudian ditutup. (Ambien 25â 60%RH)
Rak: 3 buah
Warna: Biru Tua, ESD aman
Dimensi interior: W596*D372*H1148 MM
Dimensi eksterior: W598*D400*H1310 MM
Keterangan
Symor Iklim ® Kabinet Kering untuk PCB menyediakan penyimpanan kelembaban rendah jangka panjang untuk paket IC, dilengkapi dengan sistem dehumidifying, komponen sensitif kelembaban yang disimpan dengan benar di lemari kering untuk PCB ini memiliki masa pakai yang lebih lama, fenomena popcorn dan retakan mikro selama proses reflow tidak lagi menjadi masalah, lemari kering memenuhi standar IPC/JEDEC J-STD 033.
Kabinet Kering untuk Spesifikasi PCB
Mode # dengan F: fungsi ESD, warna Biru Tua.
Mode # tanpa F: Tidak ada fungsi ESD, warna putih pudar
Model |
Kapasitas |
Dimensi Dalam (P×T×T,mm) |
Dimensi Eksterior (P×T×T,mm) |
Daya Rata-Rata (W) |
Berat Kotor (kg) |
Maks. Beban/rak (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Kabinet Kering untuk Fitur PCB

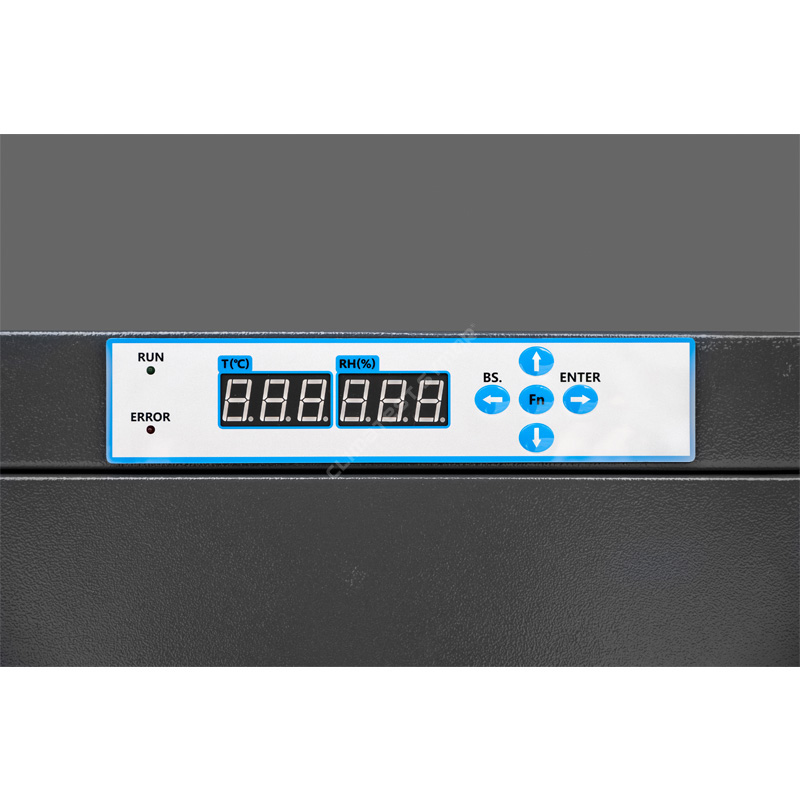

· Mengadopsi sensor kelembaban & suhu impor asli Swiss.
-Ini memastikan akurasi tinggi dalam penggunaan, lemari kering untuk PCB ini memiliki fungsi memori, tidak perlu diatur ulang setelah listrik mati.
· Dibuat dengan baja galvanis setebal 1,2 mm, dengan lukisan USA DuPont ESD.
-Desain struktur yang diperkuat, bantalan beban yang sangat baik, perawatan permukaan dengan 18 proses pengecatan, nilai resistansi statis memenuhi 106 -108©, juga dengan ketahanan korosi yang kuat.
· Jendela kaca tempered intensitas tinggi 3.2mm untuk pengamatan yang lebih baik.

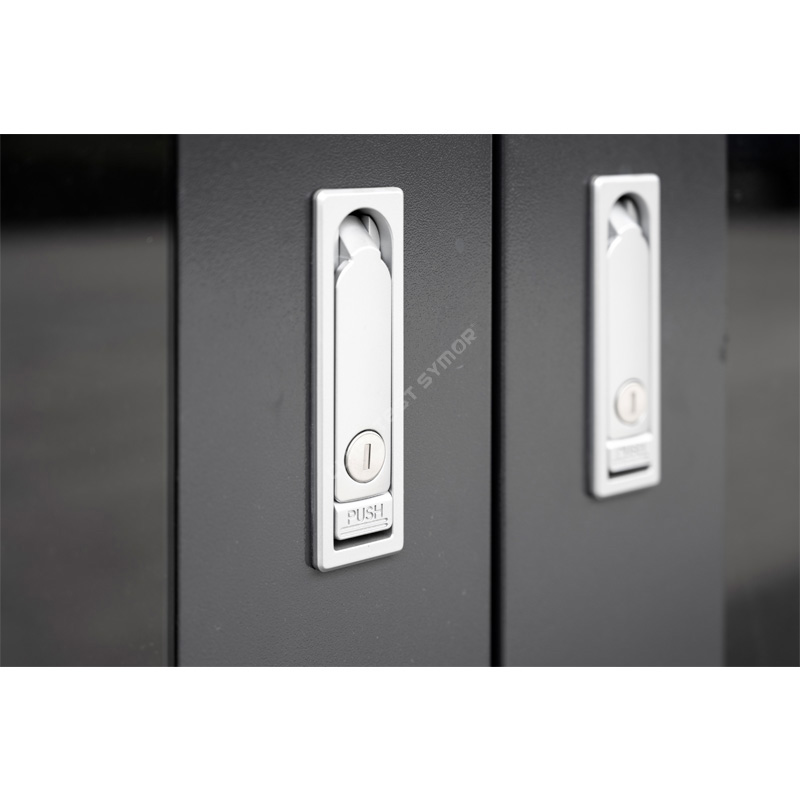

- Kunci paduan seng tekan datar, dengan fungsi kedap udara dan anti-pencurian yang sempurna, kabinet kering untuk kinerja penyegelan PCB ini sangat baik.
· Dengan fungsi memori, tidak perlu mengatur ulang setelah listrik mati.
-Lemari kering untuk PCB dapat secara otomatis mengingat nilai pengaturan terakhir setelah dimatikan, tidak perlu disetel lagi.
· Unit kering yang kuat dengan umur proyeksi +15 tahun.
- Kabinet kering untuk PCB mengadopsi unit kering saringan molekuler 4A, teknik paling canggih, dapat dibuat ulang secara otomatis, tidak perlu diganti.
· Kastor universal dipasang di bagian bawah, ESD aman.
- Kastor PU yang diperkuat dipasang di bagian bawah kabinet kering untuk PCB, dua depan dengan rem agar mudah dipindahkan dan dihentikan.
Apa itu Symor® lemari kering untuk PCB, lemari kering otomatis?
Symor Iklim ® lemari kering untuk PCB, juga disebut lemari kering otomatis, adalah kotak kering dehumidifying otomatis kedap udara yang melindungi barang-barang sensitif kelembaban dari kerusakan terkait kelembaban, mempertahankan lingkungan internal kelembaban rendah <5% RH, yang secara efektif dapat menghilangkan risiko kegagalan hasil dari penyimpanan yang tidak tepat selama proses perakitan.
Aplikasi lemari kering untuk PCB
Lemari kering untuk komponen elektronik sangat diperlukan dalam industri manufaktur elektronik, ini adalah solusi penyimpanan optimal untuk paket IC, papan PCB, LED, SMD, SMT, dan juga pita dan gulungan, papan kabel tercetak (PWB), film polimida, pengumpan, lainnya aplikasi ideal untuk bagian keramik kapasitor, konektor, sakelar, batang las, lemari kering otomatis sesuai dengan standar IPC/JEDEC J-STD 033.
Bagaimana kabinet kering untuk PCB memengaruhi produksi SMT?
Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembaban, komponen ini memiliki persyaratan tertentu untuk lingkungan penyimpanan, tidak seperti kotak kering tahan lembab sipil, lemari kering untuk PCB harus mencapai titik kelembaban yang sangat rendah, dehumidifying dan kecepatan pemulihan juga harus sangat cepat, terlebih lagi, seluruh lemari harus aman untuk ESD, lemari kering yang digunakan di ruang bersih harus terbuat dari bahan stainless steel untuk memenuhi persyaratan kebersihan yang ketat.
Selama proses pemanasan reflow, jejak uap air menembus ke dalam paket IC, kelembaban yang diserap berkembang dengan cepat di dalam, ini menghasilkan kerusakan yang tidak terlihat, seperti kegagalan kabel, popcorn dan retakan mikro, bahkan retak ke permukaan, cacat ini tidak mudah terlihat pada tahap awal, bagaimanapun, masalah potensial yang tidak terlihat ini masuk ke pasar, kemudian produk fakultas kembali dan keluhan mengikuti.
Penyimpanan biasa |
Proses reflow |
||
|
|
|
|
Kelembaban di sekitar menembus ke dalam paket. |
Selama pemanasan, tekanan uap air meningkat, yang memisahkan die dan resin. |
Uap air terus mengembang di bawah pemanasan, meledakkan paket. |
Uap air memecah paket, yang menyebabkan retakan mikro. |
Standar IPC/JEDEC J-STD-033 menetapkanâStandar untuk Penanganan, Pengepakan, Pengiriman, dan Penggunaan Perangkat Pemasangan Permukaan Sensitif Kelembaban/Reflow.â, ini memerlukan penyimpanan kelembaban rendah untuk komponen sensitif kelembaban.
<5% RH Seri kecepatan dehumidifying:
Buka pintu 30 detik lalu tutup, kelembapan akan pulih ke <5%RH dalam waktu 30 menit, lihat kurva di bawah: (Ambient 25 derajat C, kelembapan 60%RH)
APA METODE UMUM UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?
1. Tas penghalang kelembaban
âMetode: Komponen sensitif kelembaban dikemas dalam kantong penghalang kelembaban tertutup, dengan pengering dan kartu indikator kelembaban (HIC) di dalamnya, pengguna mengidentifikasi kelembaban sekitar dalam paket tertutup dengan memeriksa perubahan warna titik-titik pada mobil.
âKerugian: Tas penghalang kelembaban + mobil indikator kelembaban + pengering + pekerjaan manual = bahan habis pakai, risiko kebocoran, biaya tinggi.
2. lemari Nitrogen
âMetode: Komponen yang sensitif terhadap kelembapan disimpan dalam lemari pembersih nitrogen atau udara terkompresi untuk memenuhi penyimpanan dengan kelembapan rendah
âKerugian: Pengisian nitrogen = konsumsi N2 terus menerus, co tinggi
3. Lemari kering elektronik
âMetode: Komponen sensitif kelembaban ditempatkan di lemari kering elektronik, cukup colokkan, mesin akan bekerja secara otomatis, dan mencapai kelembaban yang sangat rendah.
â Keuntungan: Tidak ada bahan habis pakai, tidak ada pekerjaan manual, tidak ada konsumsi nitrogen, ramah lingkungan, hanya membutuhkan sedikit listrik.
Kami menyediakan lemari kering untuk solusi PCB untuk industri di bawah ini:
Produksi elektronik
Semikonduktor
Farmasi
Laboratorium
Penerbangan
Militer
Keuntungan dari lemari kering untuk PCB
Untuk detail lebih lanjut tentang lemari kering untuk PCB, silakan kunjungi situs web kami www.climatestsymor.com atau langsung kirim email ke sales@climatestsymor.com, kami akan membalas Anda pada waktu tercepat, selamat datang untuk kemungkinan kolaborasi.
