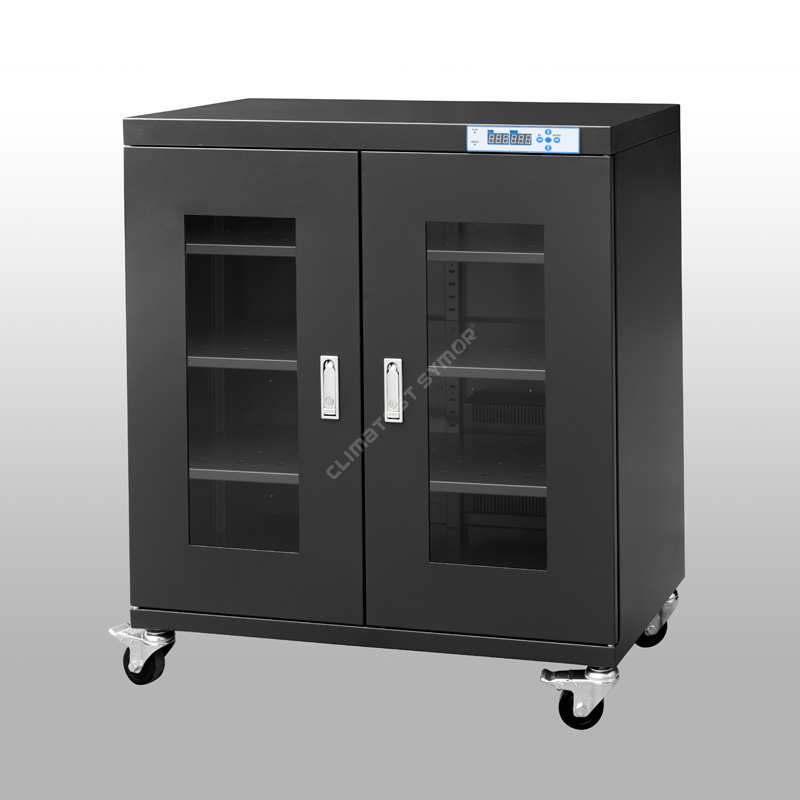

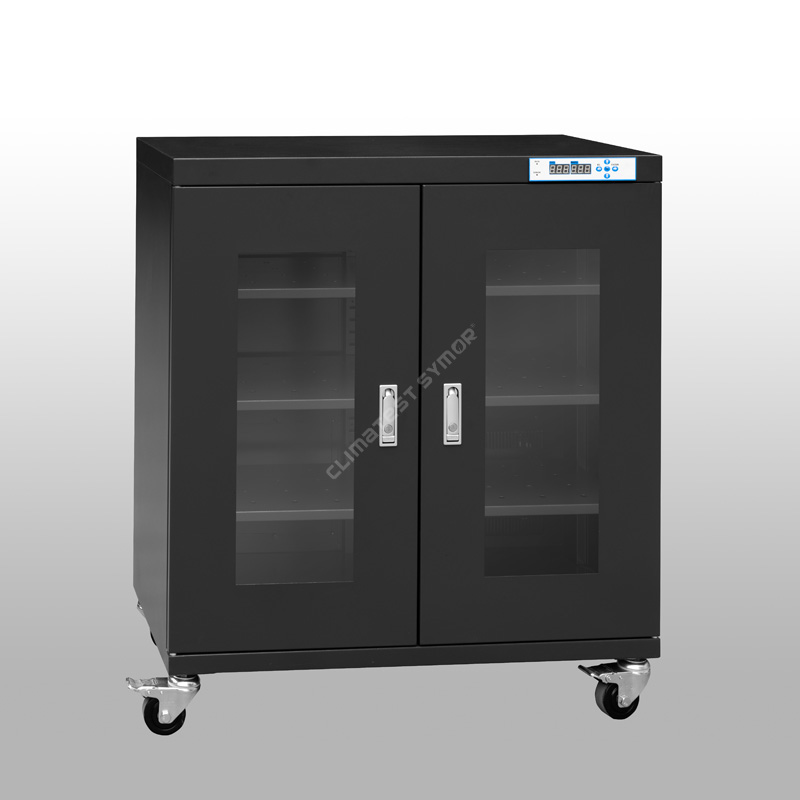

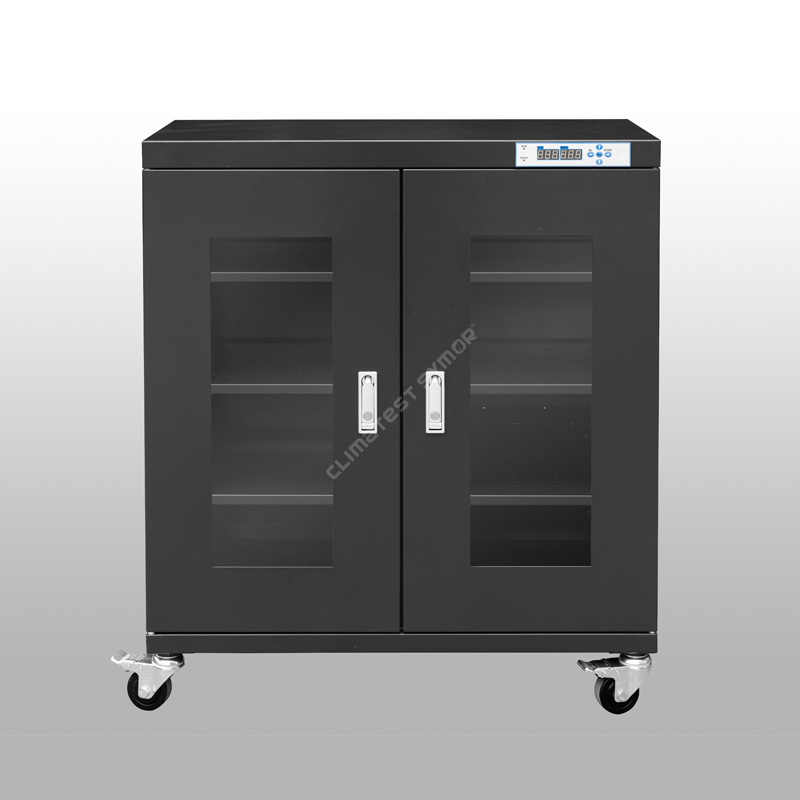

Kabinet Kering Symor® Iklim untuk PCBA dibuat di China, dengan kontrol kelembapan otomatis, dipertahankan<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
Model: TDU435F
Kapasitas: 435L
Kelembaban:<5%RH Automatic
Waktu pemulihan: Maks. 30 menit setelah pintu terbuka 30 detik kemudian ditutup. (Ambien 25â 60%RH)
Rak: 3 pcs
Warna: Biru Tua, ESD aman
Dimensi interior: W898*D572*H848 MM
Dimensi eksterior: W900*D600*H1010 MM
Keterangan
Simor Iklim® Kabinet Kering untuk PCBA menyediakan penyimpanan kelembaban rendah jangka panjang untuk komponen MSL, dilengkapi dengan bahan paduan memori bentuk, yang memastikan operasi senyap dan bebas perawatan, komponen sensitif kelembaban yang disimpan dengan aman di kabinet kering ini memiliki umur lantai yang diperpanjang, yang seluruhnya menyelesaikan masalah popcorn/retak mikro selama proses reflow, kabinet kering untuk PCBA memenuhi standar IPC/JEDEC J-STD 033.
Kabinet Kering untuk Spesifikasi PCBA
Mode# dengan fungsi F: ESD, warna Biru Tua.
Mode # tanpa F: Tidak ada fungsi ESD, warna putih pudar
Model |
Kapasitas |
Dimensi Dalam (L × D × T, mm) |
Dimensi Eksterior (L × D × T, mm) |
Daya Rata-Rata (W) |
Berat Kotor (kg) |
Maks. Beban/rak (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Kabinet Kering untuk Fitur PCBA

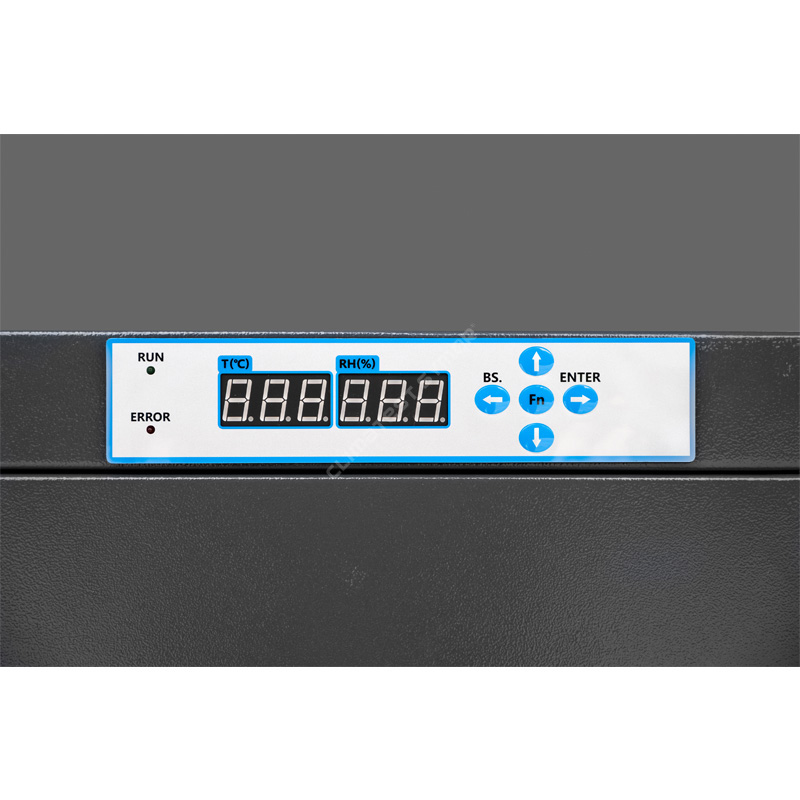

· Mengadopsi sensor kelembaban & suhu impor asli Swiss.
-Ini memastikan akurasi tinggi dalam penggunaan, Climatest Symor® lemari kering untuk PCBA memiliki fungsi memori, tidak perlu diatur ulang setelah listrik mati.
· Dibuat dengan baja galvanis setebal 1,2 mm, dengan lukisan USA DuPont ESD.
-Desain struktur yang diperkuat, bantalan beban yang sangat baik, perawatan permukaan dengan 18 proses pengecatan, nilai resistansi statis memenuhi 106 -108©, juga dengan ketahanan korosi yang kuat.
· 3.2mm jendela kaca temper intensitas tinggi untuk pengamatan yang lebih baik.

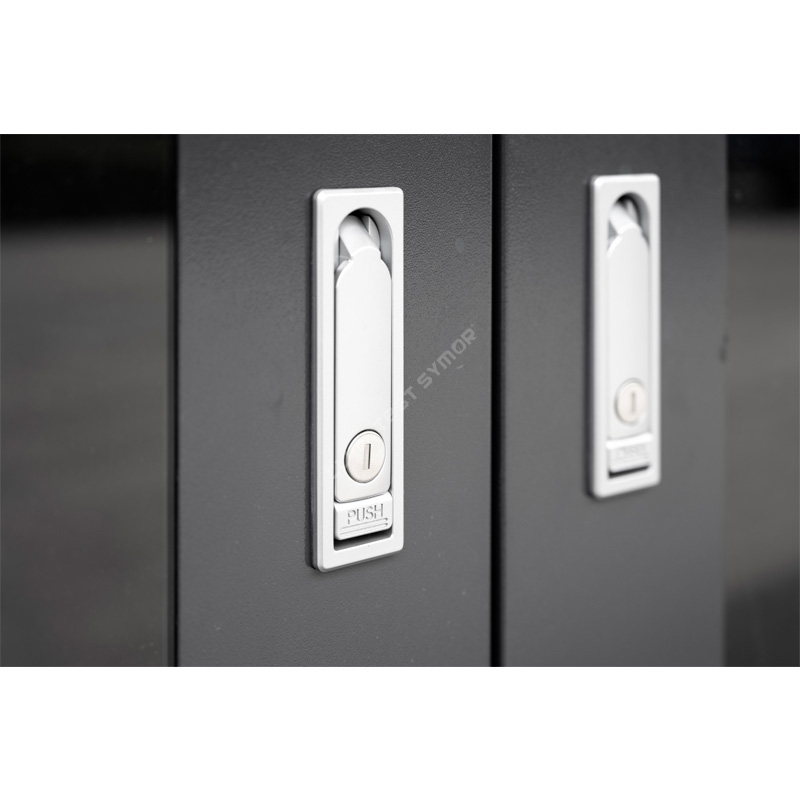

- Kunci paduan seng tekan datar, dengan kekencangan udara yang sempurna dan fungsi anti-pencurian, lemari kering untuk kinerja penyegelan PCBA ini sangat baik.
· Dengan fungsi memori, tidak perlu mengatur ulang setelah listrik mati.
-Lemari kering untuk PCBA dapat secara otomatis mengingat nilai pengaturan terakhir setelah dimatikan, tidak perlu disetel lagi.
·Unit kering yang kuat dengan proyeksi masa pakai +15 tahun.
- Lemari kering untuk PCBA mengadopsi unit kering saringan molekuler 4A, teknik paling canggih, dapat diregenerasi secara otomatis, tidak perlu diganti.
· Kastor universal dipasang di bagian bawah, ESD aman.
- Kastor PU yang diperkuat dipasang di bagian bawah kabinet kering untuk PCBA, dua depan dengan rem agar mudah dipindahkan dan dihentikan.
Apa itu Symor® lemari kering untuk PCBA, lemari kering untuk keripik?
Symor Iklim ® lemari kering untuk PCBA, juga disebut lemari kering untuk keripik, adalah kotak kering penurun kelembapan otomatis kedap udara yang melindungi barang-barang yang sensitif terhadap kelembapan dari kerusakan terkait kelembapan, mempertahankan lingkungan internal dengan kelembapan rendah <5%RH, yang secara efektif dapat menghilangkan risiko kegagalan hasil dari penyimpanan yang tidak benar selama proses perakitan.
Bagaimana lemari kering untuk PCBA mempengaruhi produksi SMT?
Komponen MSL, seperti IC, BGA, PCB, sangat sensitif terhadap kelembaban, komponen ini memiliki persyaratan ketat untuk lingkungan penyimpanan, tidak seperti kotak kering tahan lembab sipil, lemari kering untuk PCBA dapat mencapai nilai kelembaban yang sangat rendah, dehumidifying dan kecepatan pemulihan sangat cepat, seluruh kabinet aman untuk ESD.
Selain itu, lemari kering yang digunakan di ruang bersih harus terbuat dari bahan baja tahan karat untuk memenuhi persyaratan kebersihan yang ketat, Climatest Symor® juga memasok lemari kering SS.
Selama proses reflow, jejak uap air menembus ke dalam paket IC, tekanan uap air naik karena pemanasan, uap air yang diserap meluas dengan cepat ke dalam, ini menghasilkan kerusakan yang tidak terlihat, seperti kegagalan kabel, popcorn dan retakan mikro, bahkan retak ke permukaan, ini Cacat tidak mudah dilihat pada tahap awal, namun masalah potensial yang tidak terlihat ini masuk ke pasar, kemudian produk fakultas kembali dan keluhan mengikuti.
Penyimpanan biasa |
Proses reflow |
||
|
|
|
|
Kelembaban di ambien menembus ke dalam paket. |
Selama pemanasan, tekanan uap air meningkat, yang memisahkan die dan resin. |
Uap air terus mengembang di bawah pemanasan, meledakkan paket. |
Uap air memecah paket, yang menyebabkan retakan mikro. |
Kabinet kering untuk PCBA dapat mempertahankan <5% RH, yang secara efektif menghilangkan risiko kegagalan akibat penyimpanan yang tidak tepat selama proses perakitan.
Standar IPC/JEDEC J-STD-033 menetapkanâStandar untuk Penanganan, Pengepakan, Pengiriman, dan Penggunaan Perangkat Pemasangan Permukaan Sensitif Kelembaban/Reflow.â, ini memerlukan penyimpanan kelembaban rendah untuk komponen sensitif kelembaban.
Penerapan lemari kering untuk PCBA
Lemari kering untuk PCBA harus dimiliki dalam industri manufaktur elektronik, ini adalah ahli penyimpanan yang sangat baik untuk papan PCB, chip IC, LED, SMD, SMT, dan juga pita & gulungan, papan kabel tercetak (PWB), film polimida, pengumpan , aplikasi ideal lainnya untuk kapasitor, bagian keramik, konektor, sakelar, batang las, lemari kering otomatis sesuai dengan standar IPC/JEDEC J-STD0-033.
<5% Kecepatan dehumidifikasi Seri RH:
Buka pintu 30 detik lalu tutup, kelembapan akan pulih ke <5%RH dalam waktu 30 menit, lihat kurva di bawah: (Ambient 25 derajat C, kelembapan 60%RH)
APA METODE UMUM UNTUK MENYIMPAN KOMPONEN ELEKTRONIK?
1. Tas penghalang kelembaban
âMetode: Komponen sensitif kelembaban dikemas dalam kantong penghalang kelembaban tersegel, dengan pengering dan kartu indikator kelembaban (HIC) di dalamnya, pengguna mengidentifikasi kelembaban sekitar dalam paket tersegel dengan memeriksa perubahan warna titik-titik pada mobil.
âKerugian: Tas penghalang kelembaban + mobil indikator kelembaban + pengering + pekerjaan manual = bahan habis pakai, risiko kebocoran, biaya tinggi.
2. lemari Nitrogen
âMetode: Komponen sensitif kelembaban disimpan di lemari pembersih nitrogen atau udara bertekanan untuk memenuhi penyimpanan kelembaban rendah
âKerugian: Pengisian nitrogen = konsumsi N2 terus menerus, co tinggi
3. Lemari kering elektronik
âMetode: Komponen sensitif kelembaban ditempatkan di lemari kering elektronik, cukup colokkan, mesin akan bekerja secara otomatis, dan mencapai kelembaban yang sangat rendah.
â Keuntungan: Tidak ada bahan habis pakai, tidak ada pekerjaan manual, tidak ada konsumsi nitrogen, ramah lingkungan, hanya membutuhkan sedikit listrik.
Kami menyediakan lemari kering untuk solusi PCBA untuk industri di bawah ini:
Produksi elektronik
Semikonduktor
Farmasi
Laboratorium
Penerbangan
Militer
Keuntungan dari lemari kering untuk PCBA
Untuk detail lebih lanjut tentang lemari kering untuk PCBA, silakan kunjungi situs web kami www.climatestsymor.com atau langsung kirim email ke sales@climatestsymor.com, kami akan segera menghubungi Anda kembali, selamat datang untuk kemungkinan kolaborasi.
