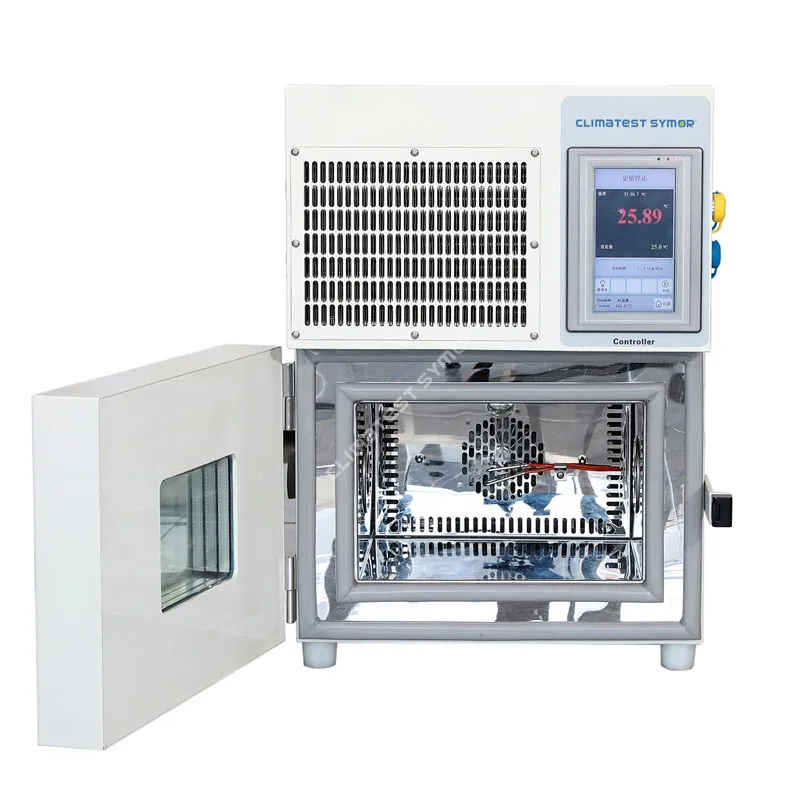

A Ruang Uji Suhu Kecilmemberikan kemampuan penyaringan tekanan termal yang sama persis dengan ruang suhu yang berdiri di lantai, namun dalam ukuran yang pas di meja atau di laboratorium yang ramai.
Tantangannya adalah “kecil” tidak berarti “lebih lemah”. Ruang uji suhu mini yang ringkas mencapai tingkat peningkatan suhu 3°C hingga 5°C per menit sambil mengonsumsi daya kurang dari 1,5KW. Panduan ini memberikan rincian teknis lengkap spesifikasi Ruang Uji Suhu Kecil, termasuk tabel kinerja, struktur mekanis, dan saran aplikasi praktis.
Spesifikasi Teknis Inti dari Ruang Uji Suhu KecilSaat mengevaluasi aRuang Uji Suhu Kecil, Anda tidak dapat mengandalkan sensasi pemasaran. Klien profesional meminta data. Di bawah ini adalah spesifikasi standar untuk ruang uji suhu ringkas berkinerja tinggi yang berkisar antara 12 liter hingga 36 liter volume internal—ukuran paling umum untuk pengujian tingkat komponen.
| Parameter | Kisaran Standar | Catatan Teknik |
| Volume Dalaman | 12L / 22L / 36L | 12L cocok untuk pengujian PCB atau sel baterai tunggal. 36L menampung hingga 3 sensor otomotif secara bersamaan. |
| Dimensi Internal (P x L x T) | 310×230×200 mm (12L) hingga 400 x 300 x 300 mm (36L) | Pastikan perangkat Anda yang sedang diuji (DUT) tidak menempati lebih dari 2/3 area internal untuk menjaga aliran udara. |
| Dimensi Luar (P x L x T) | 500×540×650 mm (12L) hingga 640×730×920 mm (36L) | Sebagian besar unit dirancang agar sesuai dengan bangku laboratorium. |
| Berat Bersih | 60kg hingga 90kg | Verifikasi peringkat beban meja kerja Anda. |
| Konstruksi Interior | Baja tahan karat SUS 304 | Memberikan ketahanan oksidasi dan memudahkan pembersihan |
| Konstruksi Eksterior | Baja canai dingin berlapis bubuk | Properti tahan karat dan stabil |
Spesifikasi dalam tabel ini menentukan apakah Ruang Uji Suhu Kecil Anda memenuhi standar pengujian internasional seperti IEC 60068-2-1 (dingin) dan IEC 60068-2-2 (panas kering).
| Parameter | Nilai (Model Standar) | Wawasan Kritis |
| Kisaran Suhu | -40°C hingga +130°C | -40°C mencakup 95% pengujian elektronik komersial. |
| Fluktuasi Suhu | ± 0,5°C | Mengukur stabilitas jangka pendek pada satu titik sensor. |
| Keseragaman Suhu | <2,0°C (@9 poin) | Tidak ada beban |
| Tingkat Pemanasan | Rata-rata 2,0-3,0°C/menit | Dari -40°C hingga +85°C |
| Tingkat Pendinginan | Rata-rata 1,0-2,0°C/menit | Dari +85°C hingga -40°C. Dibatasi oleh perpindahan kompresor pada suhu rendah. |
| Resolusi Suhu | 0,1°C | Resolusi tinggi sangat penting untuk pengujian stabilitas sensor dan osilator MEMS. |
A Ruang Uji Suhu Kecilbiasanya terintegrasi ke dalam alur kerja, sistem data, dan lingkungan fisik yang ada.
Sistem Sirkulasi Udara
Semua ruang kompak modern menggunakan desain konveksi udara paksa. Kipas sentrifugal yang dipasang di dinding belakang mengalirkan udara melalui pemanas bersirip dan koil evaporator, kemudian mendistribusikannya secara vertikal melalui saluran samping yang berlubang. Kecepatan udara harus antara 1,5 m/s dan 3,0 m/s. Kecepatan yang lebih tinggi meningkatkan keseragaman namun dapat mendinginkan sampel yang kecil dan ringan lebih cepat daripada laju ramp yang diprogram.

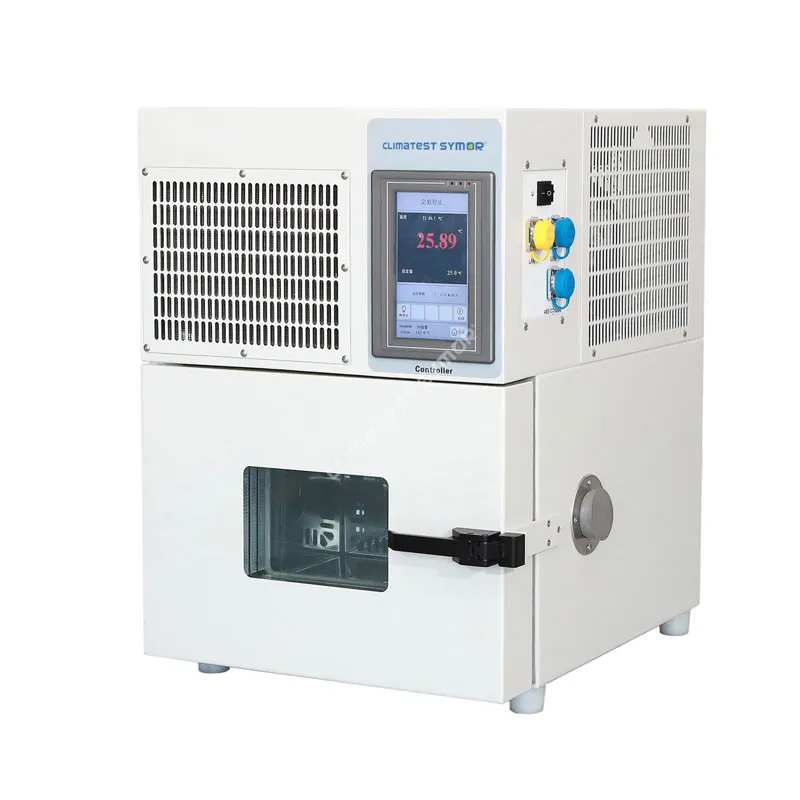

Port Kabel dan Aksesorinya
SetiapRuang Uji Suhu Kecilharus menyertakan port akses samping. Diameter standarnya adalah 50 mm (2 inci). Port tersebut dilengkapi sumbat karet silikon yang menjaga segel ruang sambil membiarkan kabel melewatinya. Untuk DUT bertenaga listrik, gunakan port kabel secara eksklusif—jangan pernah menutup pintu kabel.

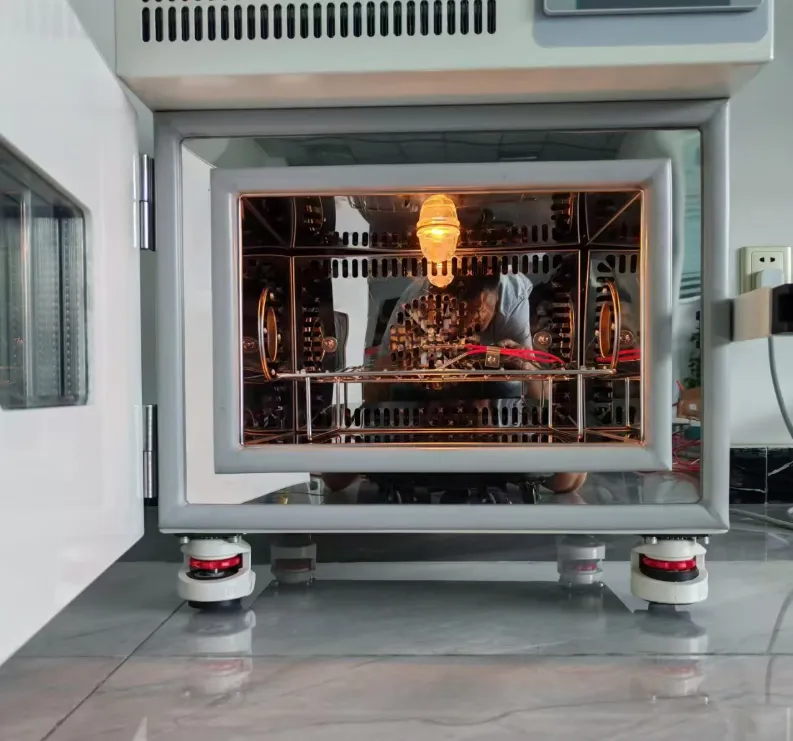

Rak dan Muat
Ruang suhu mini standar mencakup satu rak baja tahan karat. Beban rak maksimum biasanya berkisar antara 10 kg hingga 20 kg, dengan rak paling bawah diberi kapasitas ruang penuh.
Tiga pertanyaan berikut mewakili permasalahan teknik dan operasional yang paling sering diajukan oleh manajer laboratorium, insinyur kualitas, dan spesialis pengadaan ketika menentukan Ruang Uji Suhu Kecil.
1: Bagaimana cara menghitung ukuran Ruang Uji Suhu Kecil yang benar untuk sampel pengujian saya?
Anda harus memastikan bahwa spesimen Anda menempati tidak lebih dari dua pertiga volume internal, dan tidak ada sampel yang berada dalam jarak 10 cm dari dinding bagian dalam.
Aturan sepertiga didasarkan pada dinamika aliran udara. Misalnya, jika Anda memilih Ruang Uji Suhu Kecil 36L, total volume sampel Anda tidak boleh melebihi 24 liter. Berikut adalah metode perhitungan langkah demi langkah:
. Ukur dimensi DUT Anda dalam sentimeter: Panjang x Lebar x Tinggi.
. Hitung volume sampel tunggal dalam liter: (P x L x T) / 1.000.
. Kalikan dengan jumlah sampel untuk mendapatkan total volume sampel.
Selain itu, jaga jarak untuk sirkulasi udara. Pleno pengembalian udara biasanya terletak di dinding belakang. Menghalangi hal ini dengan sampel yang terlalu tinggi akan menyebabkan bias suhu yang besar. Untuk hasil yang dapat diandalkan, selalu gunakan rak berlubang yang disediakan dan jangan pernah menumpuk sampel langsung di lantai ruangan.
2: Bagaimana cara melakukan uji keseragaman suhu (pemetaan) pada Ruang Uji Suhu Kecil saya?
Anda memerlukan pencatat data multisaluran yang dikalibrasi dengan setidaknya 9 sensor PT100
Inilah metode profesional:
. 9 sensor suhu PT100, dikalibrasi dengan akurasi ±0,3°C
. Pencatat data dengan kecepatan pengambilan sampel 50 ms hingga 1 detik
. Perlengkapan ruang atau rak kawat (non-logam untuk menghindari konduksi termal)
Prosedur pengujian:
1.Tempatkan 9 sensor di dalam ruang kosong di lokasi berikut:
. 8 sudut (masing-masing dalam jarak 50mm dari dinding
. Pusat geometris
2.Atur ruangan ke tiga setpoint yang Anda perlukan: -40°C, +25°C, dan +85°C
3. Biarkan stabilisasi selama 30 menit (waktu rendam) pada setiap tekanan yang dikehendaki.
4.Log data suhu selama 30 menit pada setiap setpoint.
5.Hitung keseragamannya sebagai: (Suhu tertinggi tercatat di antara 9 titik) dikurangi (Suhu terendah tercatat di antara 9 titik).
Kriteria kelulusan: Untuk yang berkualitas tinggiRuang Uji Suhu Kecil, keseragaman harus ≤2.0°C. Jika keseragaman ruang Anda melebihi 3,0°C, periksa apakah ada kipas yang tersumbat, pemanas yang rusak, atau daya pendingin yang rendah. Lakukan tes ini setiap tahun dan setelah relokasi ruangan.
